WIZnet RP2040-HAT github - https://github.com/Wiznet/RP2040-HAT-CircuitPython
adafruit io를 사용하여 인터넷에 연결된 여러 센서들의 값을 저장, 보관, 추적하고 요청에 따라 어떤 장소에서도 확인 할 수 있다. 센서자체가 서버가 되기에는 용량이라든가 제약이 많으므로 adafruit io가 값을 저장하고 요청을 처리하는 브로커가 되는 것이다.
Getting Started Adafruit IO - https://learn.adafruit.com/welcome-to-adafruit-io/overview
Adafruit IO Setup

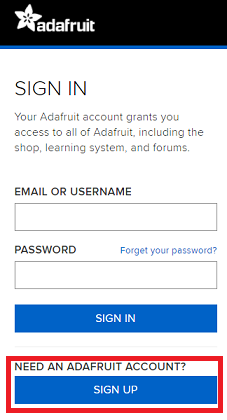

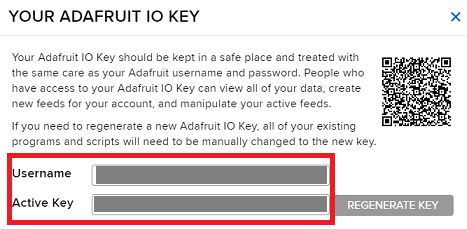

가장먼저 Adafruit IO.com에 가입하여 [Username / Key] 값을 얻어야한다. 이 Key 값으로 Adafruit 서버에 접속하여 데이터를 주고 받을 수 있다.

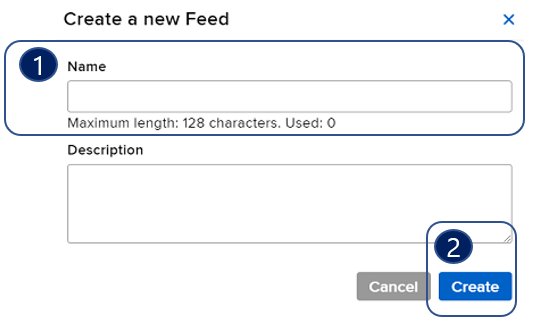

1. Feed
하나의 센서에서 연속적으로 들어오는 데이터는 하나의 Feed를 구성한다. 하나의 센서마다 각각의 feed를 만들어주어야한다.
2.Groups

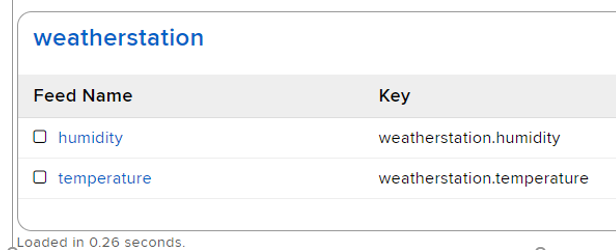

여러개의 피드를 하나의 그룹으로 묶어 관리할 수 있다. 예를 들어 날씨정보를 가져올 수 있는 센서들(온습도, 미세먼지 등)을 [Weathersation], 방법 시스템을 [Prime prevention]으로 모아 데이터를 그룹화하여 좀 더 편하게 관리할 수 있다.
3. Dashboards
시각적으로 볼 수 있는 계기판 모음. 대쉬보드에 여러 Feed Data를 배치시켜 한 눈에 센서데이터를 확인할 수 있다.
Environment

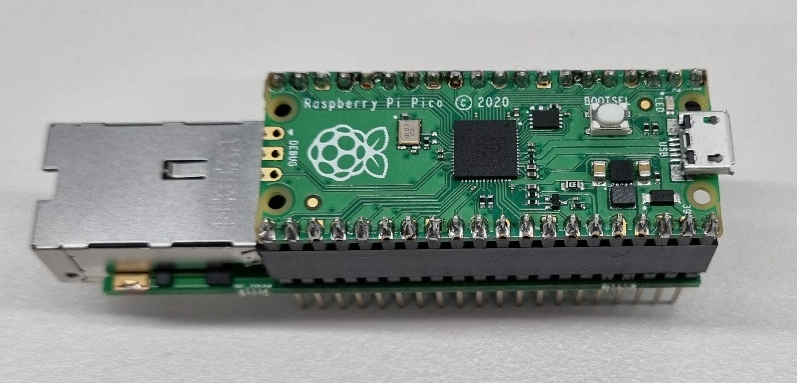

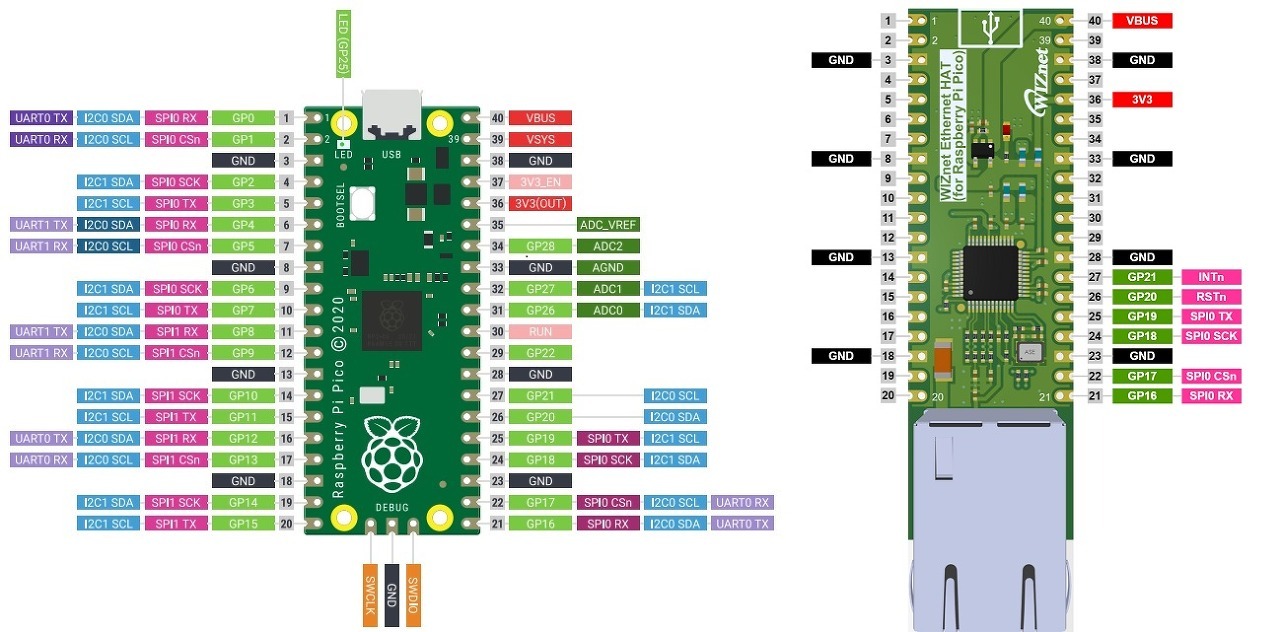

Raspberry Pico와 WIZnet RP2040 HAT 결합하기.
Ethernet 모듈에는 W5100S가 내장되었고 SPI 인터페이스를통해 라즈베리파이 피코와 연결된다. 주의할 점은 방향을 잘 보고 꽂아야 한다. 이더넷 쉴드를 보면 USB 모양을 표시가 있는데 이 방향과 라즈베리파이 피코의 USB 방향이 같아야 한다.
Upload and Run

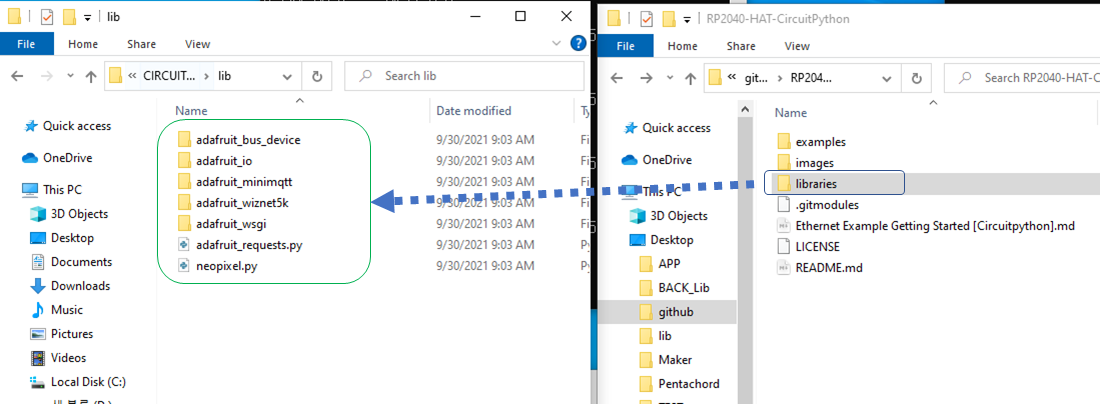

1. WIZnet github에서 라이브러리 내부에 있는 파일을 가져와 피코내부에 있는 lib폴더에 그대로 복사한다.

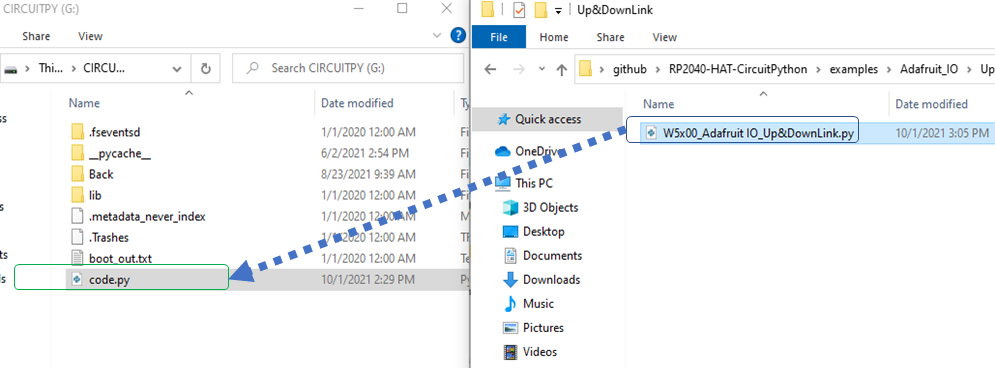

2.examples/Adafruit_IO/Up&DownLink/W5x00_Up&DownLink.py 파일을 피코에 있는 code.py에 가져온다.

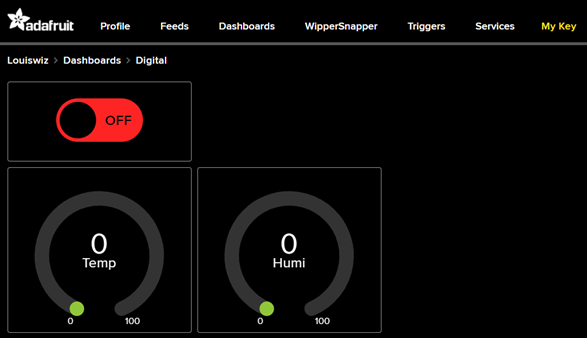

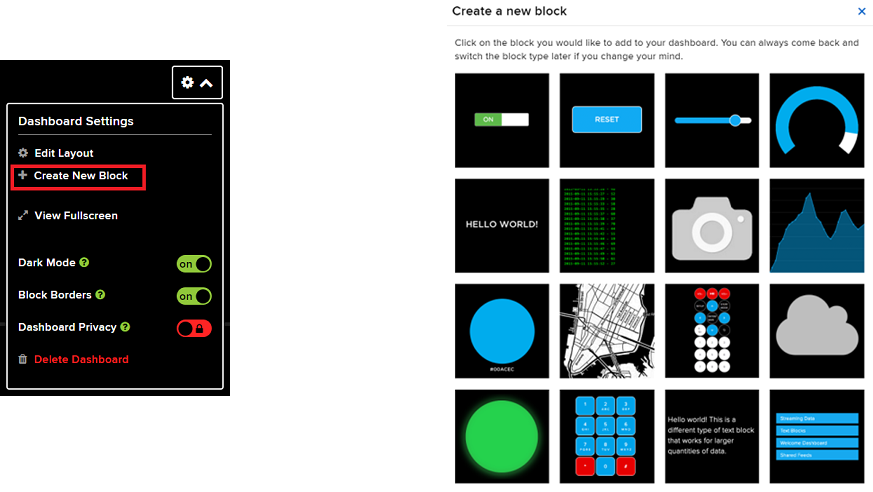

3. 다음 Dashboards에 각기능에 맞는 block을 생성한다.

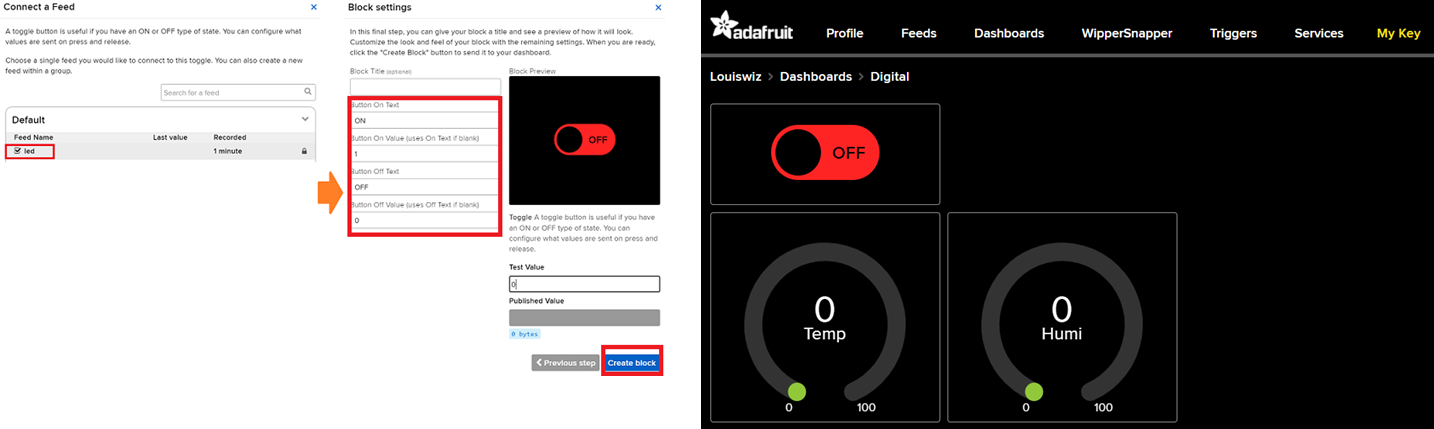

4. Block에 맞는 Feed를 연결하여 Dashboard를 구성한다.

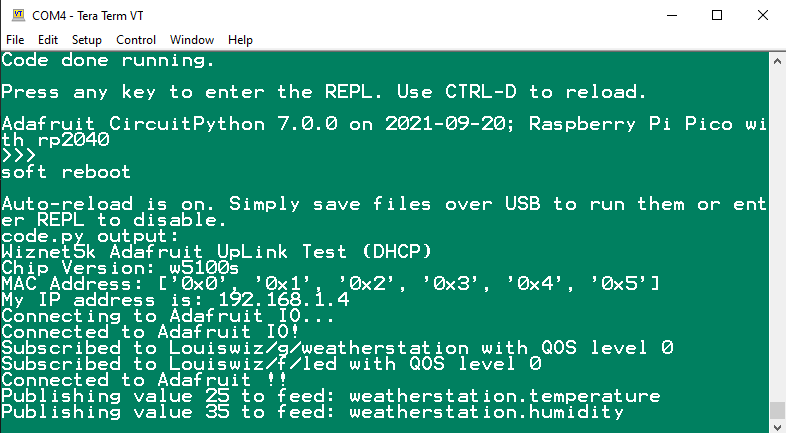

5. [ctrl+D]를 눌러 RaspberryPi Pico 를 실행하면 Adafruit IO에 접속된다.

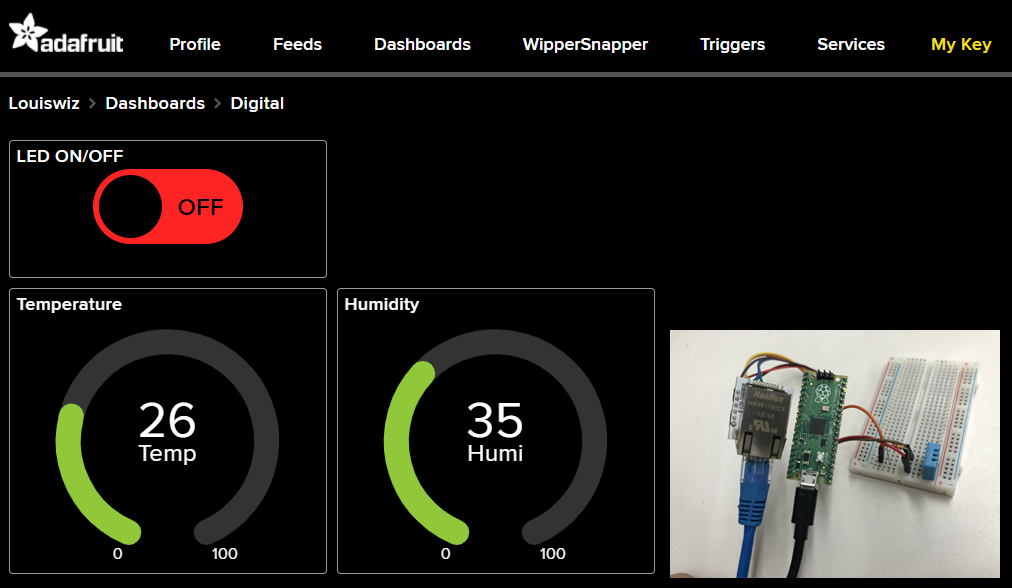

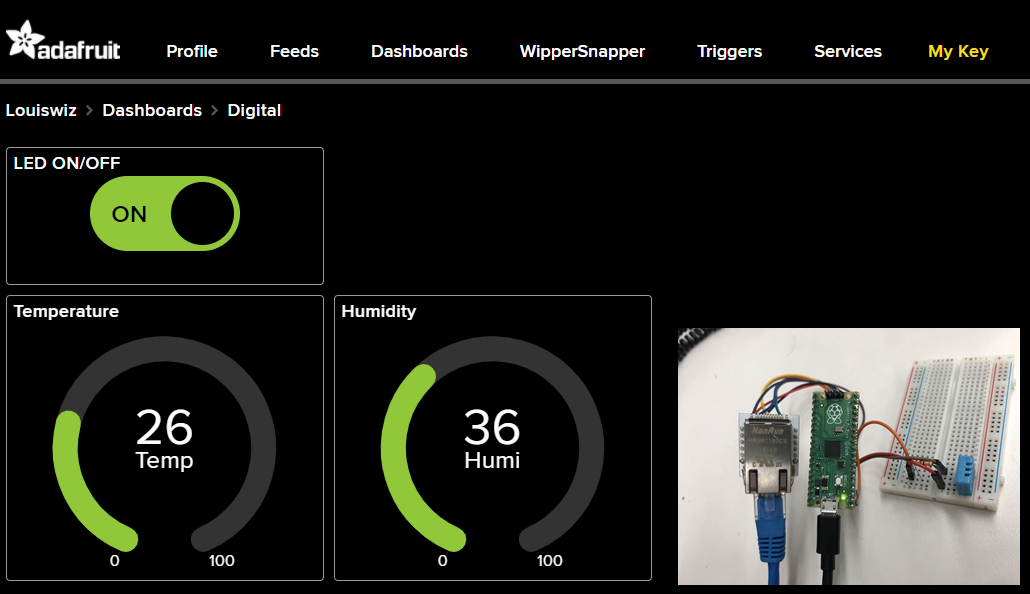

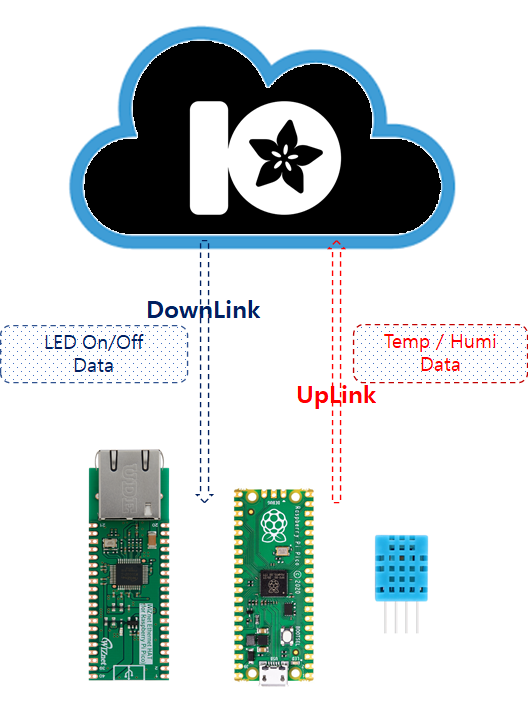

6. 온도데이터와 습도데이터를 게이지 Block에 출력해주고 있고 LED 토글을 이용하여 Pico 내부에 있는 LED를 점등할 수 있다.
